一、首先要了解201不銹鋼的熔點(diǎn)為1200度左右,這是必需要控制的,
二、評(píng)估不銹鋼是否需要退火,常用的方法是測(cè)試表面硬度,例如2B表面的201退火后硬度為HV205左右,而不退火的狀態(tài)下硬度一般在HV270左右.如果201表面硬度過(guò)高,將會(huì)造成加工困難（特別是壓延加工）、板型不良等,影響產(chǎn)品的成型性能,
不銹鋼退火的作用主要有：1、消除組織內(nèi)部缺陷；2、細(xì)化組織,降低材料表面硬度,便于后續(xù)加工，減輕不銹鋼經(jīng)加工后的冷作硬化效應(yīng).

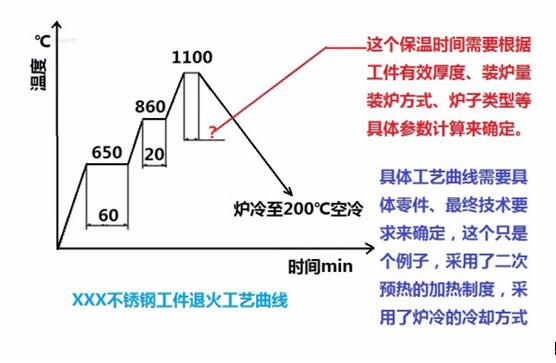

三、201不銹鋼中退工藝圖參照如下:
